制冷机
制冷机
主要特点
  • 满足各种集成需求
    • 产品形态可选:旋转式/线性分体式
    • 快速制冷,高灵活性和可靠性
  • 满足时间长运转需求
    • 满足7*24Hr长时间运行
    • MTTF长达25,000小时
产品特点

低温制冷机为红外焦平面阵列提供了低温工作环境,全力确保制冷红外探测器的稳定高效运行,

是集成式探测器杜瓦制冷机组件(IDDCA)不可缺少的重要组成部分。

低温冷却器旨在与各种制冷红外探测器无缝集成,确保最佳性能和延长探测器寿命,

可满足用户特定应用和安装要求,并为各种红外探测应用提供灵活性和可靠性。

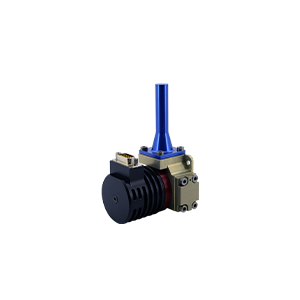

低温制冷机系列有旋转式和线性式两种产品形态:旋转式低温制冷机采用高效无刷直流电机驱动、高效耐磨涂层、高精度微型轴承支撑等关键技术。

它结构紧凑,体积小,重量轻,能适应各种恶劣环境,广泛适用于如手持热像仪、吊舱、炮塔、安防监控等各种光电系统;

线性制冷机采用高效动磁直线电机驱动,对称压缩活塞和外部线圈,快速制冷、工作温度范围宽、低振动、低噪音、高可靠性,满足7*24Hr运行需求,可应用于燃气泄漏监测、安防监控等需要长时间监控运行场景。




应用场景
技术参数


类型 旋转式斯特林制冷机 线性分体式斯特林制冷机
型号 RC1 RC2 RC6 LC4
制冷量 ≥400 mW(@77K@20℃) ≥550 mW(@77K@20℃) ≥750 mW(@77K@20℃) ≥1300 mW(@77K@20℃)
输入电压 24-32VDC/9-12VDC 18-28VDC/12-16VDC 18-28VDC 24DC
最大功耗(71℃) ≤12W ≤14W ≤24W ≤50W
稳定功耗(23℃) ≤4.5 W(130mW@77K@20℃) ≤5.5 W(220mW@77K@20℃) ≤12W(550mW@77K@20℃) ≤10W(430mW@77K@20℃)
制冷时间(23℃) ≤5分钟(150J@77K@20℃) ≤5分钟(250J@77K@20℃) ≤5分钟(500J@77K@20℃) ≤4分钟(450J@77K@20℃)
冷指尺寸 Φ 6.4 mm Φ 8mm Φ 9.4 mm Φ 8mm
最大尺寸(mm) 99×81.5×46.5 116×58.5×71 120×59×78 压缩机Φ   46 × 122
膨胀机Φ 40 × 88
重量(g ) ≤260 ≤430 ≤500 ≤1000
工作温度 -45℃~+71℃ -45℃~+71℃ -45℃~+71℃ -45℃~71℃
贮存温度 -55℃~+85℃  -55℃~+85℃ -55℃~+85℃  -55℃~+85℃
驱动电控 外置 内置 内置 外置
耦合方式 IDDCA
MTTF ≥10000小时 ≥10000小时 ≥10000小时 ≥25000小时
