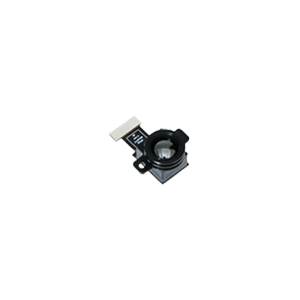

ECONA系列
ECONA系列
主要特点
  • SWaP-C解决方案
    • WLO+WLP实现低成本红外集成解决方案
    • 重量轻至1.3 g,功耗低至9mW
  • 多款光学镜头配置
    • 涵盖广角/长焦/超长焦镜头及多种对焦模式
  • 开发简单,集成快速
    • 通用DVP数据输出接口
产品特点


得益于WLP技术,ECONA系列微型红外模组采用超微型晶圆级封装红外探测器+基本图像处理电路的紧凑级组合,以更微型架构和更低成本实现了更高灵敏度的探测性能,可以快速获取目标区域热量分布的红外图像。

ECONA系列微型红外模组面向各类新兴红外热成像应用场景,其超微型结构和超低功耗便于集成到各种对尺寸、重量、功耗、成本(SWaP-C)有严格要求的检测工具、智能设备、安防监控摄像机、手持红外热像仪等终端整机中,已经广泛应用于包括非接触式测温、医疗防疫、智能硬件、AIoT等消费电子市场。

应用场景

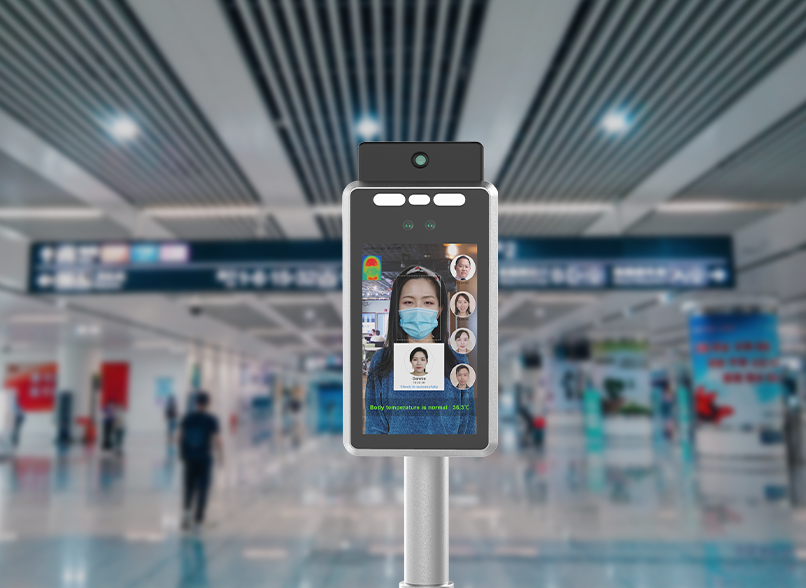

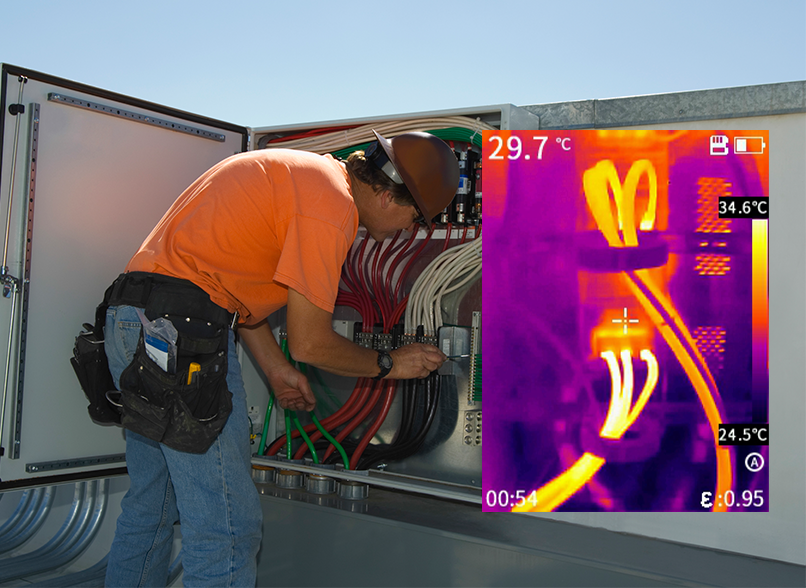

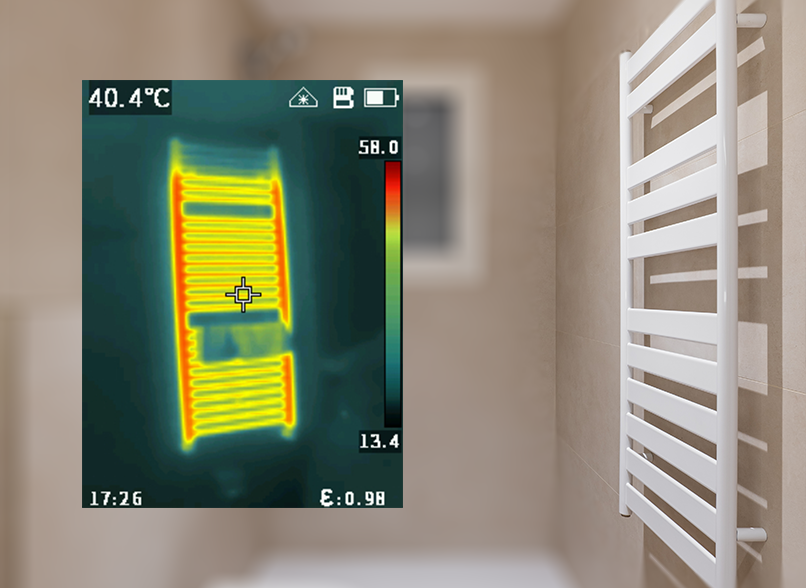

红外测温
户外夜视
智能安防
智能硬件
AIoT
技术参数
型号 ECONA117系列 ECONA212系列
分辨率 120×90 256×192
像元尺寸 17 μm 12 μm
响应波段 8~14 μm
调焦方式 免调焦 手动调焦 免调焦 电动调焦
镜头(视场角/焦距) 50°/2.3 mm 90°/1.2 mm 13°/13mm 17.5°/10mm 25°/7mm 56°/3.2 mm 90°/2.1 mm 17.5°/10mm 25°/7mm 56°/3.2 mm
重量(g) 1.3 1.4 18.5 7 5.4 2.3 7.3 9.4 6.3 5.3
尺寸
(mm,不含FPC)
8.5×8.5×   8.9 12×10×5.36 24.7×23.4×22.9 19.2×16×15.5 19.2×16×14.5 15×13×9.26 19.2×16×15.5 20×17.5×17.56 20×15.5×14.98 20×15.5×9.7
PIN脚数量 34PIN 40PIN 40PIN 50PIN
输出数据 14bit Raw
帧频 25Hz 测温:25Hz
夜视:最高50Hz
温度测量
测温范围 -20℃~+400℃
(-20℃~+150℃
+100℃~400℃)
-20℃~+550℃(-20℃~+150℃+100℃~550℃)
测温精度 ±2℃/±2%(取大值)
环境适应性及认证
工作温度 -40℃~+70℃ -10℃~+60℃
湿度 5%~85%(非凝结)
贮存温度 -40℃~+85℃
认证 RoHS 2.0
